傳遞窗說明:
傳遞窗作為潔凈室的一種輔助設備,主要用于潔凈區與潔凈區、非潔凈區與潔凈區之間的小件物品的傳遞,以減少潔凈室的開門次數,大限度的降低潔凈區的污染。傳遞窗廣泛應用于微細科技、生物實驗室、制藥廠、醫院、食品加工業、LCD、電子廠等等一切需要空氣凈化的場所。
傳遞窗是一種潔凈室的輔助設備,主要用于潔凈區與潔凈區之間、潔凈區與非潔凈區之間小件物品的傳遞,以減少潔凈室的開門次數,把對潔凈室的污染降低到最低程度。傳遞窗采用不銹鋼板制作,平整光潔。雙門互為連鎖,有效阻止交叉污染,設有電子或機械連鎖裝置,并配置紫外線殺菌燈。
傳遞窗工作原理:
電子互鎖裝置:內部采用集成電路、電磁鎖、控制面板、指示燈等實現聯鎖,當其中一扇門打開時,另一扇的開門指示燈不亮,告知這門不能打開,同時電磁鎖動作實現聯鎖。當該門關閉時,另一扇的電磁鎖開始工作,同時指示燈會發亮,表示另一扇門可以打開。
傳遞窗分類:
1、電子連鎖傳遞窗2、機械連鎖傳遞窗3、自凈式傳遞窗
傳遞窗按工作原理可分風淋式傳遞窗和普通傳遞窗、層流傳遞窗。可根據實際要求制做各種型號傳遞窗。
可選配件:對講機、殺菌燈等相關功能配件。
傳遞窗安裝方法:
安裝方法編輯在墻體選擇方便的位置,然后開孔,孔一般比傳遞窗外徑大10MM左右,把傳遞窗放入墻體,一般安裝在墻體中間,保持平衡固定,用圓角或其他裝飾條來裝飾傳遞窗與墻體的縫隙,打膠密封修飾即可。
通用型電子聯鎖傳遞窗技術規格參數
傳遞窗/材質/型號 | 內尺寸W*D*H(寬深高) | 外尺寸W*D*H(寬深高) | 控制方式 | 門窗 | 控制面板 |
YC-PB-300 | 300*300*300 | 500*360*420 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |

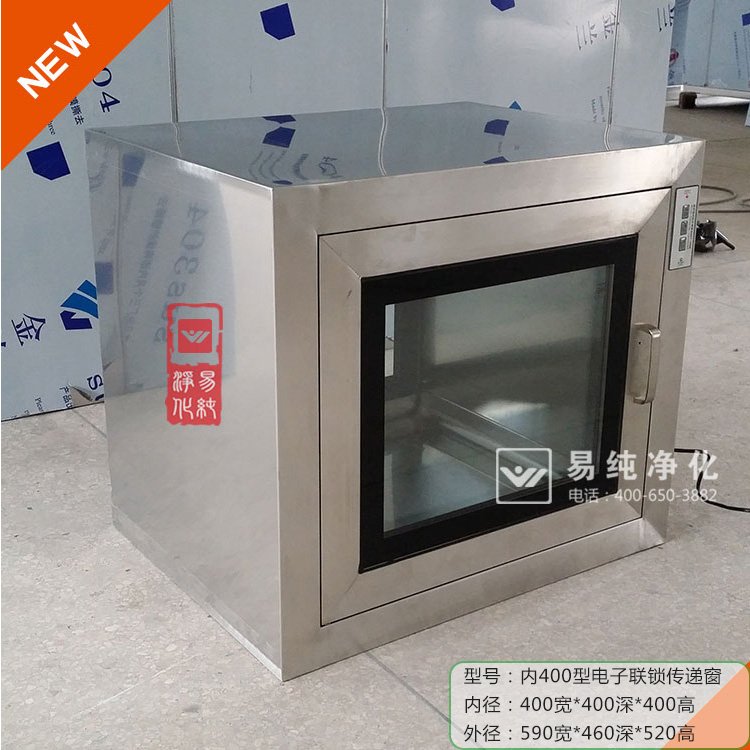

YC-PB-400 | 400*400*400 | 600*460*520 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |

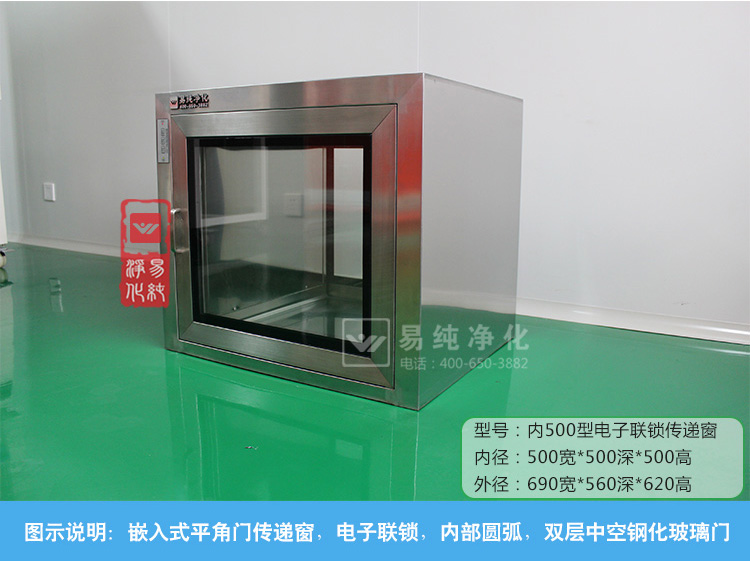

YC-PB-500 | 500*500*500 | 700*560*620 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |

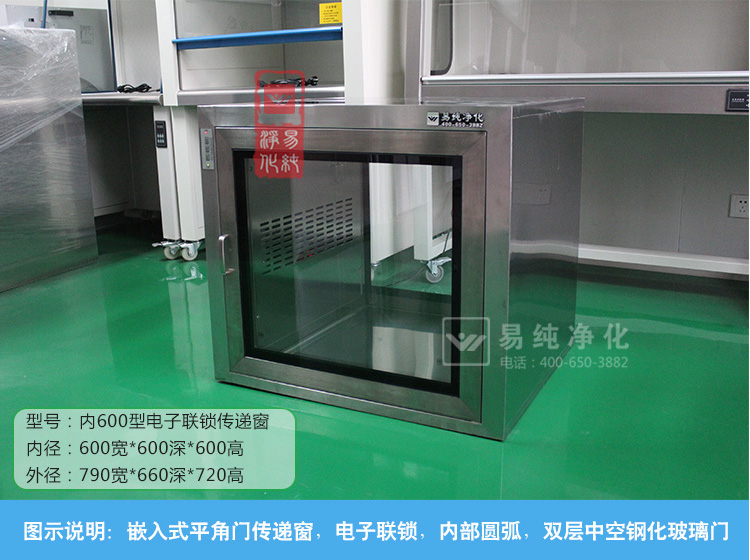

YC-PB-600 | 600*600*600 | 800*660*720 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |
YC-PB-700 | 700*700*700 | 900*760*820 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |
YC-PB-800 | 800*800*800 | 1000*860*920 | 電子聯鎖 | 雙層中空鋼化玻璃,平角門,方形大視角觀察窗 | 微電腦軟觸點控制面板 |
可根據客戶要求私人訂制各類非標傳遞窗 |
各類傳遞窗規格尺寸及計算公式
分類 | 內尺寸(寬*深*高)mm | 外尺寸(寬*深*高)mm | 風速 | 選配功能 |
通用傳遞窗 | 內500W*500D*500H | 700W*560D*620H; | 無 | 紫外線殺菌燈,電子聯鎖,對講機,警示燈,壓差表 |
A(寬)*B(深)*C(高) | A+200(寬)*B+60(深)*C+120(高) | |||
層流傳遞窗 | 內500W*500D*500H | 700W*560D*1030H; | 0.5m/s±20%左右 | |
A(寬)*B(深)*C(高) | A+200(寬)*B+60(深)*C+500(高) | |||
風淋傳遞窗 | 內500W*500D*500H | 700W*560D*1030H; | 20 m/s左右 | |
A(寬)*B(深)*C(高) | A+200(寬)*B+60(深)*C+500(高) |

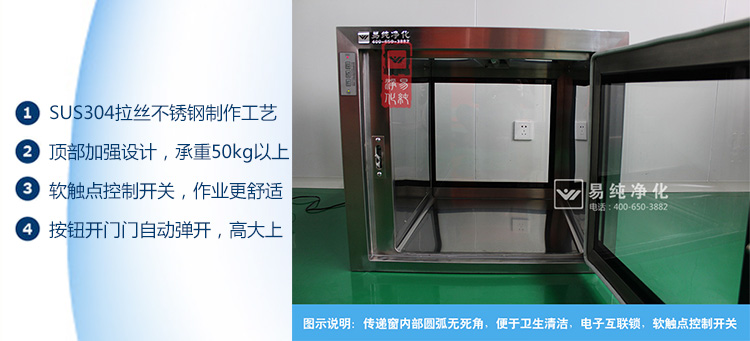

易純凈化傳遞窗優勢:

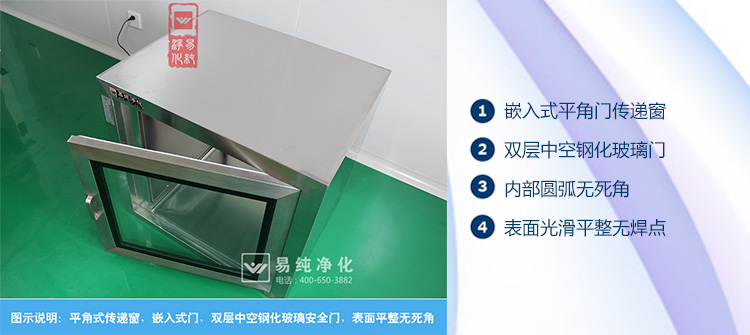

1、雙層中空玻璃門,嵌入式平角門(美觀大方、無死角不積灰)

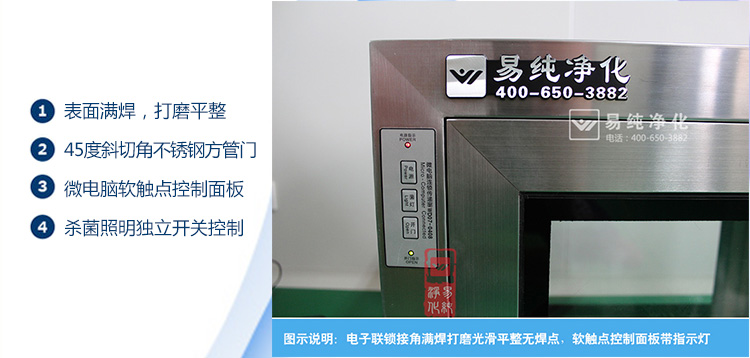

2、微電腦控制軟觸點控制面板,智能、高端大氣了上檔次
3、嵌入式紫外線殺菌一體燈,保證安全使用
4、內部圓弧轉角設計處理,無列角不積灰易清理
5、SUS304純正拉絲不銹鋼制作,表面抗指紋處理
